真空断路器的整体结构也是比较的简单，器很重要的配件就是属于灭弧，还有的就是真空断路器的真空度很重要，真空度就是和真空断路器的绝缘的能力差不多，真空度低那么就
空断路器在大规模光伏发电系统中有着重要应用，本文简要阐述了真空断路器的瞬态响应在光伏发电系统中的影响，分析了断路器操作产生的动态响应对高压变压器造成的损害，并对LC 滤波模块在真空断路器操作时产生的过电压、重燃等动态特性的抑制作用进行了测试与讨论。  近年来，随着人民生活与工业生产对绿色能源的迫切需求，光伏发电技术得以快速发展。在过去的15 年间光伏市场规模以指数形式迅速扩大。其发电形式也
从小型私人化发电设备向大型光伏发电系统进化，有些地区甚至已经实现500 千瓦以上规模的大型光伏发电中心。在光伏发电过程中，由半导体材料转化太阳能得到的直流电力需要先经由DC/AC 逆变器转换为交流电，之后还需要通过升压变压器将其至电网输电所需的电压级别才能将电力输送至传统电力网络。在这类高压电力系统中，电路的关断操作通常由真空断路器完成。真空断路器的重量并不重，一般真空断路器适合使用在操作次数多的地方，灭弧的时候完全是不需要进行检查以及维修的优势，真空断路器通常在配电网当中使用比较广泛，真空断路器也是三相系统的配电装置之一，可以使用在变电站等等地方起到对设备控制以及保护的作用，如果想要对高压的设备进行控制以及保护的作用需要装配在中置柜以及固定柜当中 真空断路器在实际使用中比较常见的故障有很多，真空断路器切断电流来灭
弧，没有定性真空度降低的问题其危险程度不低，真空度会降低的原因就是真空泡的材质和生产工艺有瑕疵，其有小点波形管的材质和工艺也是一样，操作次数多也会出现漏点，使用电磁操作机构距离不小，会对开关的跳和行程造成一定的影响，这也会导致真空度下降过快。

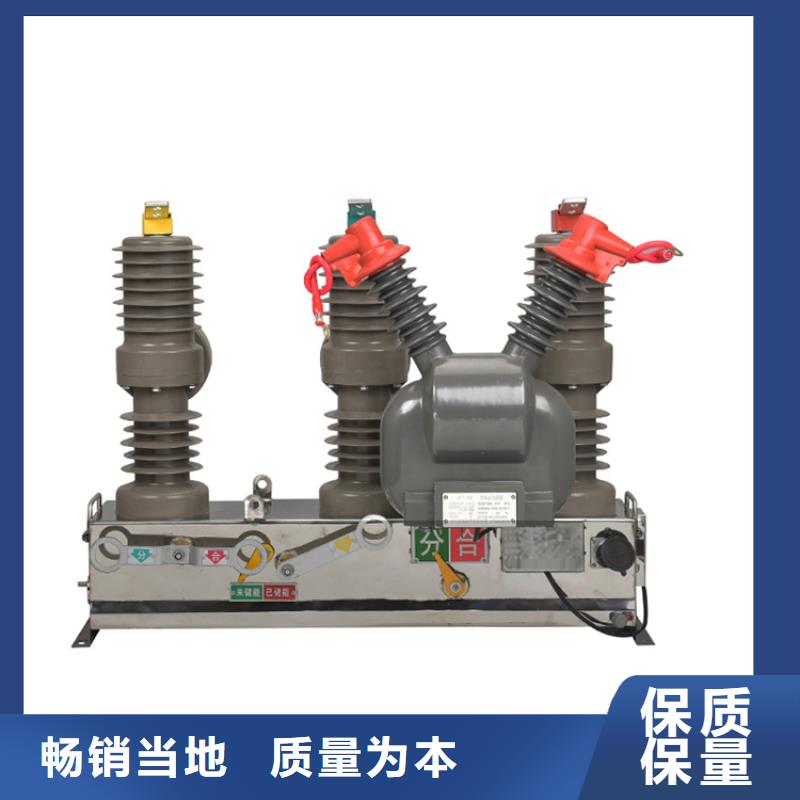

3.相对湿度：日平均值不大于95％，月平均值不大于90％；水蒸汽压日平均值不大于2.2kPa；水蒸汽压月平均值不大于1.8kPa，在高温度期间温度急降时可能凝露。  4.周围空气没有明显的受到尘埃、烟、腐蚀性和可燃性气体、蒸汽或盐雾的污染。  5.地震烈度不超过8°。  6.无火灾、、严重污秽及剧烈振动的场所。  二、产品结构：  自身不带操动机构，使用时必须配用合适的操动机构。装设中封式纵磁场真空灭弧室、主轴、分闸弹簧、油缓冲器等部件安装在框架中，机架的后端设有安装孔，供断路器安装固定用。机架前面水平装设六个大爬距绝缘子，上绝缘子固定静支架，下绝缘子固定动支架，动静支架的前部兼作进出线端子，真空灭弧室装设在动静支架之间，主轴通过绝缘拉杆、拐臂与真空灭弧室动导杆连接，动静支架之间还装有大爬距绝缘杆，将两者连接一体，提高了整体钢度。  三、工作原理：  真空断路器配用中封式纵磁场真空灭弧室，当动、静触头在操动机构的作用下带电分闸时，触头间隙将燃烧真空电弧，并在电流过零时熄灭电弧，由于触头的特殊结构，燃弧时间触头间隙会产生适当的纵向磁场，这个磁场可使电弧均匀分布在触头表面，维护低的电弧电压，并使真空火弧室具有较高的弧后介质强度恢复速度，小的电弧能量和小的电腐蚀速度，从而提高了断路器开断短路电流的能力和电寿命。真空断路器额定电流大小不同,其主导电回路的截面积会明显不同.由于导电回路截面积的不同使得导电回路尺寸规格不同,因此为满足一定的电气静距相间距会明显不同.由于触臂（主回路导电件）、相间距等不同,外观上差异也比较明显,可以直接判断.对于中置柜用的手车式断路器可从一下具体数据判断：触臂直径 约为45mm,额定电流从630~1250A；触臂直径 约为55mm,额定电流从1250~1600A；触臂直径 约为79mm,额定电流从2000~2500A；触臂直径 约为109mm,额定电流从3150~4000A；这些也可以从触头尺寸规格上对应做

使触头在闭合碰撞时得以缓冲，把碰撞的动能转弹性势能，抑制触头的弹跳。(4)为分闸提供一个加速力。当接触压力大时，动触头得到较大的分闸力，容易拉断会闹熔焊点，提高分闸初始的加速度，减少燃弧时间，提高分断能力。触头接触压力是一个很重要的参数，在产品的初始设计中要经过多次验证、试验才选取得比较合适。如触头压力选得太小，满足不了上述各方面的要求；但触头压力太大，一方面需要增大合闸操作功，另外灭弧室和整机的机械强度要求也需要提高，技术上不经济。接触行程真空断路器毫无例外地采用对接式接触方式。动触头碰上静触头之后就不能再前进了，触头接触压力是由每极触头压缩弹簧(有时称作合闸缓冲弹簧)提供的。所谓接触行程，就是开关触头碰触开始，触头压簧施力端继续运动至终结的距离，亦即触头弹簧的压缩距离，故又称压缩行程。接触行程有两方面作用，一是令触头弹簧受研发、生产、销售和服务为一体的规模型企业，公司技术力量雄厚，设备配套完善，产品型号多样，随着公司的不断发展，产品设计科学、制作精良、造型美观，是现代电网建设的理想的配套产品，其中户内（外）真空断路器，隔离开关，负荷开关，氧化锌避雷器，熔断器，穿墙套管，绝缘子，电流互感器，高压电力计量箱等一系列高低压电气产品畅销全国各地我们以“科技兴业，质量创牌，诚经营，优良服务”的企业宗旨；一直致力于追求卓越的民族电气工业，为广大新老用户提供优质的产品和良好的服务而不懈努力，您的满意始终是我们追求的目标，真诚欢迎新老朋友惠顾，共创美好未来。压而向对接触头提供接触压力；二是保证在运行磨损后仍然保持一定的接触压力，使之可靠接触。一般接触行程可取开距的20％～30％左右，10kV的真空断路器约为3～4mm。真空断路器的实际结构中，触头合闸弹簧设计成即使处于分闸位置，也有相当的预压缩量，有预压力。这是为使合闸过程中，当动触头尚未碰到静触头而发生预击穿时，动触头有相当力量抵抗电动力，而不致于向后退缩；当触头碰接瞬间，接触压力陡然跃增至预压力数值，防止合闸弹跳，足以抵抗电动斥力，并使接触初始就有良好状态；随着接触行程的前进，触头间的接触压力逐步增大，接触行程终结时，接触压力达到设计值。接触行程不包括合闸弹簧的预压缩量程，它实际上是合闸弹簧的第二次受压行程。合闸速度平均合闸速度主要影响触头的电磨蚀。如合闸速度太低，则预击穿时间长，电弧存在的时间长，触头表面电磨损大，甚至使触头熔焊而粘住，降低灭弧室的电寿命。但速度太高，容易产生合闸弹跳，操动机构输出功也要增大，对灭弧室和整机机械冲击大，影响产品的使用可靠性与机械寿命。平均合闸速度通常取0.6m/s左右为宜。分闸速度断路器的分闸速度一般而言速度越快越好，这样可以使首开相在电流趋近于0前2～3ms时能开断故障电流；否则首开相不能开断而延续至下一相，原来首开相变为后开相，燃弧时间加长了，增加了开断的难度，甚至使开断失败。但分闸速度太快，分闸的反弹也大，反弹太大震动过剧亦容易产生重燃，所以分间速度亦应考虑这方面因素。
