保定热继电器测试仪保修条件本测试仪自发货之日起十二个月，用户若在严格遵守本公司规定的使用、运输、保管的条件下，发现问题本公司给予免费维修，终生维护。 SF6电气产品已广泛应用在电力部门、工矿企业，促进了电力行业的快速发展。如何保证SF6电气产品的可靠运行已成为电力部门的重要任务之一。SF6气体密度继电器是SF6电气开关的关键元件之一，它用来检测SF6电气设备本体中SF6气体密度的变化，它的性能好坏直接影响到SF6电气设备的可靠运行。安装于现场的SF6气体密度继电器因不经常动作，经过一段时期后常出现动作不灵活或触点接触不良的现象，有的还会出现温度补偿性能变差，当环境温度变化时容易导致SF6气体密度继电器误动作。因此原电力部制定了DL／T596—1996《电力设备性试验规程》。该试验规程规定：各SF6电气开关使用单位应定期对SF6气体密度继电器进行校验。从实际运行情况来看，对现场的SF6气体密度继电器进行定期校验是防患于未然，保障电力设备可靠运行的必要手段之一。SF6气体密度继电器校验仪（以下简称校验仪），是一种智能化的SF6气体密度继电器校验仪器。该校验仪采用嵌入式微处理器，能对各种SF6气体密度继电器进行性能校验，以及对SF6气体任意环境温度下的压力进行标准换算的一种便携式工具。主要用于SF6气体产品的生产、维护与监测。特别适宜电力系统，为SF6电气产品的生产、运行、预试和维护提供方便。在密封容器中，一定温度下的SF6气体压力可代表SF6气体密度。

保定热继电器测试仪如果有问题，系统会显示“器件故障”，此时用户应检查线路和气路的连接是否正确。测试完成后，可以存储和打印测试结果。点击“退出”后系统退出测试主界面。在系统主界面旋转飞梭使光标选择“压力值修正系数”，如图６所示，此时可以进入压力值修正界面，以修正系统的检测误差。由于压力修正值在出厂时已经校好，用户不必再修正，以免影响系统的检测精度。智能型SF6密度继电器校验仪密度继电器校验系统压力值修正常温压力表校验 20度压力表校验历史数据游览系统时钟调整＊＊年＊＊月＊＊日图６在系统主界面旋转飞梭使光标选择“历史数据查阅”，如图７所示，可以浏览原来的测试结果。智能型SF6密度继电器校验仪密度继电器校验系统压力值修正常温压力表校验 20度压力表校验历史数据游览系统时钟调整＊＊年＊＊月＊＊日图７点击“确定”后进入的界面如图８所示。密度继电器校验数据退出图８点击“密度继电器校验数据”后可以看到历史数据，如图９所示。＊＊年＊＊月＊＊日报警回复值报警值翻页 打印外存 退出点击外存后显示如图11上传 U盘 返回如需上传测试数据请用SUB接口线连接好计算器（已安装上传软件的计算机且已打开上传界面），点击上传后与计算器找到相应的通讯口即可上传数据，具体操作详见“配套工具软件使用说明”如需用U盘拷贝数据，请将U盘插上仪器面板上拷贝U口同时点击U入盘即可拷贝数据到所插U盘上，存储的文件名默认为“SF6”加“存储数据的序号”（例如，组数据存储到U盘的文件名为SF61）如图12上传 U盘 返回在上图中点击确认，仪器显示如下界面：如果数据成功保存到U盘，界面显示如下：如果数据未成功保存到U盘，界面显示如下：在主截面上点击“系统时钟修正”，如图10所示，可以进入系统时钟修正界面，如图13所示。

<保定>天正华意电气设备有限公司 保定全自动密度继电器校验装置量大优惠

保定热继电器测试仪 接检漏相端子：用配套试验线连接被试验的相如：A相2、接外壳或地端子：用来接地或接在检漏继电器的外壳上3、电源开关：用来关断显示电源，但不控制充电电源4、试验/测阻开关：该开关弹起时自动测试并显示可变电阻器的电阻值开关按下时液晶电阻表处于自保状态自动断开电阻测量用于检漏试验。5、大屏幕液晶电阻表：在试验开关弹起状态电阻表自动测量并显示可变电阻的电阻值。6、可调电阻：旋转电阻手柄可改变可调电阻的电阻值、如在测阻状态可通过电阻表监视其阻值。7、充电指示：接通AC220电源时该灯点亮，自动对内置的充电电池充电，同时起电源指示作用。8、保险座：可对仪器起一定的保护作用。9、电源输入插座：通过此处输入AC220V电源。

<保定>天正华意电气设备有限公司 保定全自动密度继电器校验装置量大优惠
保定全自动密度继电器校验装置量大优惠 <保定>天正华意电气设备有限公司

保定热继电器测试仪试验中仪器测试值是相对压力值吗？如何测试压力值密度继电器？答：本校验仪测试的压力值为相对压力值，当被校验的密度继电器其报警值、闭锁值及压力指示值用压力值表示时，应把压力值（MPa）减去0.1MPa转化为相对压力值。例如ABB公司的LTBl45D型SF6断路器(110KV)，其密度继电器报警值和闭锁值用压力值表示，分别为0.45±0.01MPa和0.43±0.01MPa，则对应的报警值和闭锁值的相对压力值分别为0.35±0.01MPa和0.33±0.01MPa。8.5、仪器如何充电？如何延长电池使用寿命？答：1、仪器内置充电器、充电指示灯及过充保护，通过220VAC±10％，仪器充足后，充电指示灯熄灭，一般电池充足后可连续5小时以上；2、电池是化学物品，长时间存放时，要求充足电，电池使用完后请及时充电，否则极易造成电池使用寿命大大缩短。8.6、允许误差大小和温度有关系吗？答：允许偏差受温度影响，因为密度继电器一般为波纹管式压力类仪表，其精度（或误差）与环境温度有关。计算公式（国标JB1226-99，JB1227-99）如下：

保定热继电器测试仪当SF6密度继电器发出报警动作时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的报警回复值。超压值校验（升压，接点三）：给SF6密度继电器缓慢匀速进行充气，当SF6密度继电器发出超压信号时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的超压值。超压回复值校验（降压，接点三）：给SF6密度继电器缓慢匀速进行充气，当SF6密度继电器发出超压信号后，开始缓慢匀速的给SF6密度继电器进行放气当继电器超压报警信号发出时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的超压回复值。报警值校验（降压，接点二）：在环境温度下，当SF6密度继电器内压力值高于报警回复值时，开始匀速缓慢放气，当SF6密度继电器发出报警信号时记录当时环境温度下的压力值，并换算到20℃时的等效压力值，此等效压力值即为SF6密度继电器的报警值。闭锁值校验(降压，接点一)：给SF6密度继电器缓慢匀速进行放气，当SF6密度继电器发出闭锁信号时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的闭锁值。测量流程图如下：3.技术指标?环境温度：－20℃～60℃。?相对温度：不大于93％（25℃）。?工作电源：AC220V±15％，50Hz，或机内电池。?精 度：0.25级。?显示方式：320＊240彩色汉字液晶屏。?打印方式：针式微打。?测量压力范围：0～1.0MPa?测量温度范围：－30℃～＋100℃。?校验压力范围：20℃时标准压力0.1～0.99Mpa。?外形尺寸：372×267×135mm?仪器重量：约3.6Kg。

<保定>天正华意电气设备有限公司

保定热继电器测试仪使用方便可靠，是SF6密度继电器校验的必备设备。15. 正宗交直流两用电源AC220V/50Hz或DC24V（锂电池供电24V/4.5AH ）16.校准压力范围大: 0～1.2MPa（超大量程设计）技 术 指 标 ?工作电压：正宗交直流两用电源AC220V/50Hz或DC24V（锂电池供电24V/4.5AH），接入AC220V电源时仪器自动切断锂电池供电，以保护锂电池延长其使用时间。?电量显示：可显示锂电池电量百分比（当电量不足时提醒及时充电或应急用220V交流电源）?仪器功率：72W?仪器精度：0.2级?压力显示分辨率：0.001MPa?压力校验范围：0～1.2MPa（超大量程设计）?环境温度显示分辨率：0.1C?环境温度测量范围：-50℃～150℃?工作湿度：90％RH?校验对象：单报警、单闭锁、单报警单闭锁、单报警双闭锁?显示方式：320X240图形点阵单色液晶屏?操作方式：一键飞梭操作?通讯方式：USB接口（能上传试验数据到计算机，并自动生成报告）USB拷贝接口（可用U盘拷贝试验数据）?打印机型：高速微型热敏打印机?打印方式：汉字报表式打印?存储容量：可同时存储100次试验结果?外形尺寸：375X270X240(mm)?SF6气体密度显示方式：被测环境下的压力、20℃时的等效压力。?仪器重量：6Kg?面板示意图：

<保定>天正华意电气设备有限公司 保定全自动密度继电器校验装置量大优惠
保定全自动密度继电器校验装置量大优惠 <保定>天正华意电气设备有限公司

保定热继电器测试仪智能型SF6密度继电器校验仪密度继电器校验系统压力值修正常温压力表校验 20度压力表校验历史数据游览系统时钟调整＊＊年＊＊月＊＊日图13＊＊年＊＊月＊＊日＊＊时＊＊分确定取消图14此时按确定键使相应的数字反显后可以分别对年、月、时和分的数值分别进行调整。配套工具软件使用说明1.软件功能简介此配套工具软件用来将仪器中的测量数据上传至计算机，供试验人员对测量数据做进一步分析和处理。2.软件特点本软件为绿色软件，无需安装便可使用支持USB通信方式支持Windows系列操作系统，运行速度快，使用方便3.运行环境计算机硬件需求：建议使用赛扬533 及以上CPU，512MB 及以上内存、1GB 及以上可用硬盘空间。支持软件：Win98、Win2000、XP、Win2003、Vista、Win7 等Windows系列操作系统；Microsoft Office 2003 及以上版本（必须包含Excel）。4.软件操作说明（1）双击，运行仪器配套工具软件，如下图所示。（2）使用USB数据线将计算机和仪器连接起来。仪器开机，进入数据上传界面，如下图所示。（2）选择通信端口。点击“串口选择”右方的滚动条，选择USB安装后系统分配的端口号（详见“USB驱动程序安装说明”）。（3）点击“通信自检”按钮，计算机与仪器进行通信，此时有以下两种情况：联机成功，数据上传至计算机，如图所示。数据上传成功后可进行“导出数据”及“生成报表”操作。此时仪器显示如下界面：（4）导出数据。点击 “文件”下拉菜单，再点击“导出数据”按钮，如图所示。此时弹出对话框，如图所示。选择要保存文件的位置，输入保存的文件名称，数据将以Excel 格式保存在计算机中，试验人员可对测量数据做进一步分析处理，如图所示。打开刚才保存的Excel数据文件如图所示。

保定热继电器测试仪如果有问题，系统会显示“器件故障”，此时用户应检查线路和气路的连接是否正确。测试完成后，可以存储和打印测试结果。点击“退出”后系统退出测试主界面。在系统主界面旋转飞梭使光标选择“压力值修正系数”，如图６所示，此时可以进入压力值修正界面，以修正系统的检测误差。由于压力修正值在出厂时已经校好，用户不必再修正，以免影响系统的检测精度。智能型SF6密度继电器校验仪密度继电器校验系统压力值修正常温压力表校验 20度压力表校验历史数据游览系统时钟调整＊＊年＊＊月＊＊日图６在系统主界面旋转飞梭使光标选择“历史数据查阅”，如图７所示，可以浏览原来的测试结果。智能型SF6密度继电器校验仪密度继电器校验系统压力值修正常温压力表校验 20度压力表校验历史数据游览系统时钟调整＊＊年＊＊月＊＊日图７点击“确定”后进入的界面如图８所示。密度继电器校验数据退出图８点击“密度继电器校验数据”后可以看到历史数据，如图９所示。＊＊年＊＊月＊＊日报警回复值报警值翻页 打印外存 退出点击外存后显示如图11上传 U盘 返回如需上传测试数据请用SUB接口线连接好计算器（已安装上传软件的计算机且已打开上传界面），点击上传后与计算器找到相应的通讯口即可上传数据，具体操作详见“配套工具软件使用说明”如需用U盘拷贝数据，请将U盘插上仪器面板上拷贝U口同时点击U入盘即可拷贝数据到所插U盘上，存储的文件名默认为“SF6”加“存储数据的序号”（例如，组数据存储到U盘的文件名为SF61）如图12上传 U盘 返回在上图中点击确认，仪器显示如下界面：如果数据成功保存到U盘，界面显示如下：如果数据未成功保存到U盘，界面显示如下：在主截面上点击“系统时钟修正”，如图10所示，可以进入系统时钟修正界面，如图13所示。

<保定>天正华意电气设备有限公司 保定全自动密度继电器校验装置量大优惠 <保定>天正华意电气设备有限公司

保定热继电器测试仪感谢您使用我公司的产品，智能型SF6气体密度继电器校验仪是本公司独立开发研制的高精密仪器，仪器关键器件全部采用精密进口件，通过高精度压力传感器及高精度A/D、D/A转换器，结合高性能32位ARM单片机和TI公司的高速信号处理芯片，能自动完成对SF6密度继电器及压力表的校验，能准确测量信号动作时当前温度下的压力值并自动完成任意环境温度至20℃时的标准压力换算，能通过USB通讯接口上传试验数据到计算机，同时可用U盘拷贝试验数据并自动打印试验数据且自动存储以备查阅，整个过程不须人工干预，并自动识别测试过程中的故障，体现了仪器“智能型”的特点。仪器具有高精度，高稳定性，高可靠性的特点。请用户在使用之前仔细阅读使用说明书并按步骤操作。概 述 ?进行密度继电器校验的必要性SF6开关是电力系统广泛使用的高压电器。SF6开关的可靠运行已成为供用电部门关心的问题之一。SF6气体密度继电器是用来监测运行中SF6开关本体中SF6气体密度变化的重要元件，其性能的好坏直接影响到SF6开关的运行。现场运行的SF6气体密度继电器因不常动作，经过一段时期后常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时常导致SF6密度继电器误动作。因此DL/T596-1996《电力设备性试验规程》规定：各SF6开关使用单位应定期对SF6气体密度继电器进行校验。

保定热继电器测试仪使用方便可靠，是SF6密度继电器校验的必备设备。15. 正宗交直流两用电源AC220V/50Hz或DC24V（锂电池供电24V/4.5AH ）16.校准压力范围大: 0～1.2MPa（超大量程设计）技 术 指 标 ?工作电压：正宗交直流两用电源AC220V/50Hz或DC24V（锂电池供电24V/4.5AH），接入AC220V电源时仪器自动切断锂电池供电，以保护锂电池延长其使用时间。?电量显示：可显示锂电池电量百分比（当电量不足时提醒及时充电或应急用220V交流电源）?仪器功率：72W?仪器精度：0.2级?压力显示分辨率：0.001MPa?压力校验范围：0～1.2MPa（超大量程设计）?环境温度显示分辨率：0.1C?环境温度测量范围：-50℃～150℃?工作湿度：90％RH?校验对象：单报警、单闭锁、单报警单闭锁、单报警双闭锁?显示方式：320X240图形点阵单色液晶屏?操作方式：一键飞梭操作?通讯方式：USB接口（能上传试验数据到计算机，并自动生成报告）USB拷贝接口（可用U盘拷贝试验数据）?打印机型：高速微型热敏打印机?打印方式：汉字报表式打印?存储容量：可同时存储100次试验结果?外形尺寸：375X270X240(mm)?SF6气体密度显示方式：被测环境下的压力、20℃时的等效压力。?仪器重量：6Kg?面板示意图：

<保定>天正华意电气设备有限公司 保定全自动密度继电器校验装置量大优惠

保定热继电器测试仪设定检测次数:确定选择温度模式:系统34.1选择信号模式:单信号确定退出图４在该界面中，首先设置“检测次数”，有１、２、３三种选择。该选项用于设置充放气的循环次数。接下来的“选择温度模式”菜单用于选择系统采集温度的方式，有“系统”和“手动”两个选项。“系统”是指由系统自带的传感器感测环境温度；“手动”是指由用户用红外测试密度继电器的内部温度，然后手动输入。温度设置完成后进入“选择信号模式”菜单。该菜单有三个选项，分别是“单信号”，“单闭锁”和“双闭锁”。下面分别对三个选项进行详细说明。单信号：选择单信号时，只能有一个测试信号接入仪器，单报警、单闭锁１和单闭锁２任选其一，由物理连接决定，系统自动识别。单闭锁：选择单闭锁时，系统有两个测试信号接入仪器，其中必须有单报警，而单闭锁１和单闭锁２任选其一，此时系统同时测试两个信号。双闭锁：选择双闭锁时，三个信号必须同时接入系统，此时系统同时测试三个信号。设置完该界面的所有选项后进入主测试界面，如图５所示。＊＊年＊＊月＊＊日报警回复值报警值Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000闭锁回复值 闭锁值1Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000闭锁回复值2 闭锁值2Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000准备完毕… 开始存储打印退出图５外界气路均准备好以后，点击“开始”，系统会按前面设定的检测方式自动完成全部检测。

<保定>天正华意电气设备有限公司 保定全自动密度继电器校验装置量大优惠
<保定>天正华意电气设备有限公司

保定热继电器测试仪检漏继电器校验仪是青岛天正华意电气设备有限公司根据中华人民共和国电力，煤炭工业部制定的《煤矿井下低压检漏保护装置检修细则》及《煤矿规程》要求，综合煤矿井下供电系统的实际情况研制而成的；它适用于井下中性点不直接接地的1140V及以下动力、照明、信号电网中的各类检漏保护装置的检漏试验，是各种矿井电力工作人员的得力助手；使用前请您仔细阅读下列说明，以便使该仪器更好的为您服务！二、主要特点1、仅适用于井下中性点不直接接地的1140V及以下动力、照明、信号电网中的各类检漏保护装置的检漏试验。2、可对JY82、JL82等各种常见检漏继电器进行试验。3、可对检漏保护是否可靠动作进行试验。4、可对网路切断电阻值进行校验整定。5、可对JL82型检漏继电器动作电阻值进行整定。6、可对检漏继电器闭锁保护进行试验。7、内置数字毫秒计可对各种检漏继电器动作时间进行测定。8、内置大屏幕电阻表可直接对试验电阻进行检测。9、内置充电电池、一次充电可使用半年以上。10、铝合金机箱，美观大方

保定全自动密度继电器校验装置量大优惠

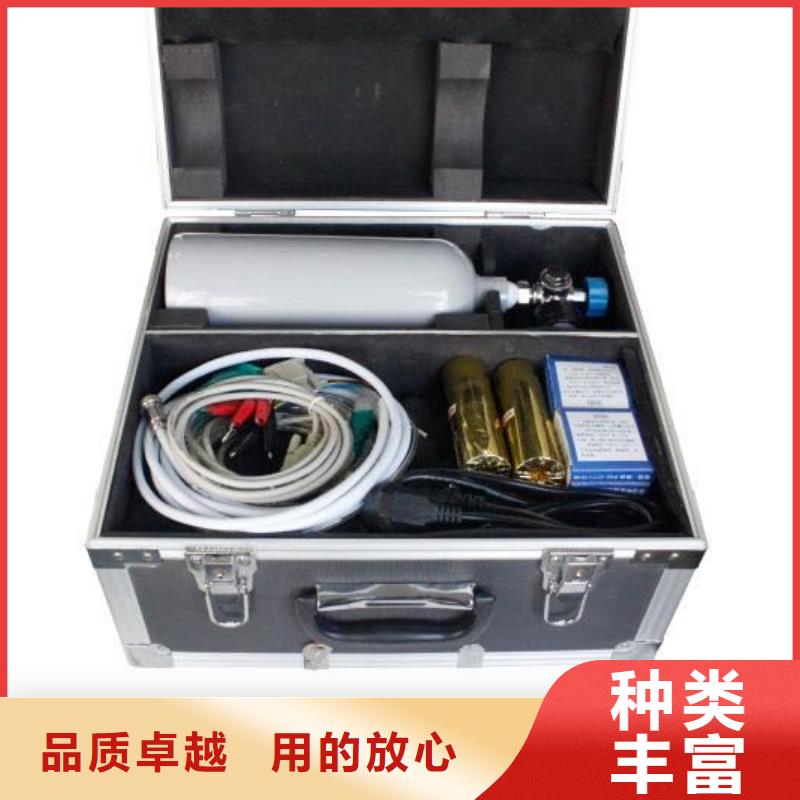

保定热继电器测试仪使 用 方 法 一：现场前准备工作：检查试验用气罐有无试验用气源（氮气或SF6气体），如无试验用气源无或气压不足（气压不能小于0.8MPa）需做好充气工作（建议用户到专业充气点充好气源，且气压不能大于2.0MPa），如无当地无专业充气点用户也可用我公司配备的充气杆与气源对接自行充气，如下图（图1）所示：图（一）二：现场准备工作：1．. 到现场后断开与密度继电器相连的电源，以免损坏校验仪，同时拆下与密度继电器相连管头，接上相应的测量接头（与共用接头连接好，共用接头尾端有活插头方便测量管连接），测量接头及共用接头示意图(图2)：图（二）2.根据测试目标，把报警导线和闭锁导线分别与密度继电器的相应的信号插座对接好测试一个信号时（单报警、单闭锁１或者单闭锁２三者其中之一）应只接相应的测试信号，并在操作界面上选择“单信号”，系统会自动识别；3.把配备的信号测试线另一头与仪器面板上的信号口相连接。4.使用配备的连接气管将气瓶与仪器面板上的进气口相连接（如图3所示）5.使用配备的连接气管与过渡接头将密度继电器与仪器面板上的测量口相连接（如图4所示），使用配备的放气管与仪器面板上的放气口相连接，另一端与专用回收器皿连接。连接公用接头及密度继电器连接进气口图（三）测量管图（四）进气管6.如果需要执行的是压力表校验操作，则需要将待校验的压力表与仪器面板上的测量口相连接；如果需要执行的是系统压力值修正操作，则需要将经过计量校准的高精度压力表与仪器面板上的测量口相连接。7.打开仪器电源。8.打开气瓶上的阀门。

<保定>天正华意电气设备有限公司 保定全自动密度继电器校验装置量大优惠

保定热继电器测试仪系统显示主界面如下图1：智能型SF6密度继电器校验仪密度继电器校验 系统压力值修正常温压力表校验 20度压力表校验历史数据游览系统时钟调整＊＊年＊＊月＊＊日图1此时光标选定了“密度继电器校验”选项，按“飞梭确定键”进入密度继电器校验程序，如图2所示界面。密度继电器校验设定阀值压力：0.100(MPa) 确定选择触点模式:常开确定退出图２这是“密度继电器校验”的个界面。在该界面中可以首先设置阀值（“阀值压力”是指测试密度继电器时由进气到放气的切换压力值）。按“飞梭确定键”，数值菜单反显后旋转飞梭可以使数值增减，达到目标值后按“飞梭确定键”使数值菜单正常显示后再旋转飞梭到旁边的“确定”按钮，再按“飞梭确定键”即可进入“选择触点模式”菜单如图３所示。密度继电器校验设定阀值压力：0.100(MPa)选择触点模式:常开 确定确定退出图３进入“选择触点模式”菜单后用飞梭可以选择密度继电器的触点模式，有“常开”和“常闭”两个选项。注意：触点模式是指密度继电器非带载的状态。设置完成后旋转飞梭到下面的“确定”选项，按“飞梭确定键”进入下一级菜单，如图４所示。
