潍坊接地导通测试仪（注意：应先按复位键，再断电拆线，否则将有可能导致人员触电。）3、时间设置在开机界面中，按循环键将光标移动到修改时钟，如下图：按选择键可进入时钟修改和查询界面，如下图：在上图中，按循环键可将光标在各个日期数据之间移动，按选择键减小数据，按确认键增加数据，按复位键保存并退出。4、数据查询在开机状态下按循环键将光标移动到查询数据菜单，然后按选择键进入数据查询数据界面。此时按选择键上翻记录，按确认键下翻记录，按复位键退出查询界面。在初始界面按选择＋复位，清空所有存储的测试数据。七、仪器自检如果用户使用过程中，怀疑仪器故障，或怀疑测试结果不准确，可以用随仪器配备的标准电阻进行仪器自检。标准电阻如下图：将标准电阻接至仪器的接线柱上，如下图：按照正常测试步骤测试标准电阻的阻值，测试结果若与标准电阻上标明的阻值相符，说明仪器状态正常，可以继续使用。八、电池充电说明当仪器长时间不用或直流供电使用一段时间后，都会造成电量不足，需要重新对仪器电池进行充电。充电时插上配套充电器，此时充电器上指示灯变为红灯，开始对仪器电池进行充电。当充电指示灯变为绿灯时说明电池充电完成，这时可以拔掉充电器。注意：由于锂电池特性，在严重亏电时仍不充电，会造成电池不可逆的损坏，请使用者及时充电，如果由于严重亏电造成的电池损坏，属于人为原因，本公司不负责免费更换。

潍坊接地导通测试仪在测试界面再按“确认”键，仪器自动输出已设置幅值电流，对试品进行测试，见图5。实测电流：10.1A干扰电压：0.20V电阻：6.9540mΩ测试完成，F1打印图6测试中界面5）测试数据的读取与打印实测电流：10.1A干扰电压：0.20V电阻：6.9540mΩ测试完成，F1打印图7 测试结果界面测试完成，屏幕会显示测试结果，，此时按下F1，仪器自带的微型打印机即可打印测试结果。5配置清单序号仪器配件名称数量1测试主机TH-10A1台250米专用测试钳线（含线盘）1套3参考点10米测试钳线1条4电源充电器1只5使用说明书1本6合格证1份6 仪器维护☆仪器使用时应注意防潮防水，以免降低仪器绝缘强度发生故障。☆充电只可使用附带的专用电源充电器充电☆使用时请勿将仪器放置在不稳定的架子或桌子上，避免摔落损坏☆勿将仪器置于过热、过湿的环境存放☆勿使用液体或气体清洁剂清洁仪器，可使用干燥布料清洁☆仪器应存贮在温度-10℃～＋50℃，相对湿度 ≤80％的环境中☆如长期不用，请充满电并每隔1~2个月充一次电☆使用前如显示屏幕低电请先充电，充满后再使用.单位名称：青岛天正华意电气设备有限公司

<潍坊>天正华意电气设备有限公司 潍坊接地引下线导通测试仪-接地引下线导通测试仪厂家

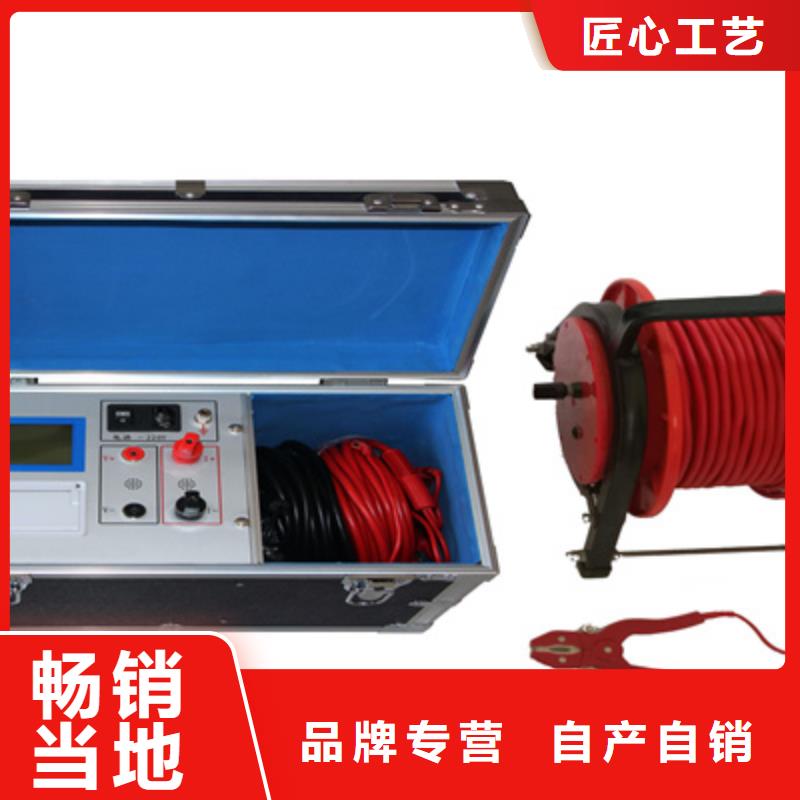

潍坊接地导通测试仪 接地引下线导通电阻测试仪又名地网导通电阻测试仪、导通电阻测试仪等。接地引下线导通电阻测试仪是测量各种电气设备与地网地极间的连接导体的电阻的专用仪表。电力设备的接地引下线与地网的可靠、有效连接是设备运行的根本保障，依据电力行业标准DL/T475-2006《接地装置特性参数测量导则》规定电气导通性应选用专门的仪器进行测量，仪器分辨率不大于1mΩ，准确度不低于1.0级。本仪表采用精密四线法以及大电流原理测试，结果准确可靠，且其各项技术指标均达到或优于相关标准要求。仪表也可以测量感性线圈直流电阻，断路器、开关、车船飞机的金属铆接电阻、电焊接点的电阻、蓄电池并联连接电阻、配电盘母线及导线接点电阻，建筑物中(避雷带、地梁、构造、保护、楼板筋、水管、散热器、卫生间、门窗、阳台、厨房等对象的)金属构件之间联结质量等。其中感性线圈直流电阻的测量是变压器、互感器、电抗器、电磁操作机构等感性线圈制造中半成品、成品出厂试验、安装、交接试验及电力部门性试验的必测项目。仪表广泛应用于建筑质检站、监理公司、建筑施工单位、防雷公司、电力部门、船舶机车厂等。

<潍坊>天正华意电气设备有限公司 潍坊接地引下线导通测试仪-接地引下线导通测试仪厂家

潍坊接地导通测试仪 电力设备的接地引下线与地网的可靠、有效连接是设备运行的根本保障。在电力设备的长时间运行过程中，接地引下线连接处有可能因受潮等因素影响，出现接点锈蚀、甚至断裂等现象，导致接地引下线与主接地网连接点电阻增大，从而不能满足电力规程的要求，使设备在运行中存在隐患，严重时会造成设备失地运行。因此在《防止电力生产重大事故的二十五项重点要求》中，明确提出接地装置引下线的导通检测工作应每年进行一次。接地导通电阻测试仪是我公司研制的一种自动化程度很高的便携式测试仪，用于变电站内各个电力设备接地引下线之间的导通电阻值的测量。仪器采用高性能单片机控制，可实现测试过程智能化，具有体积小，携带方便，操作简单，精度高，测试速度快，复测性好，读数直观，是符合规程要求的理想专用仪器。二、措施1、使用本仪器前必须认真阅读本手册。2、仪器使用避开雨淋、腐蚀气体等场所。3、仪表应避免剧烈振动。4、对仪器的维护、调试应由专业人员进行。5、测试完毕，复位后再关闭电源，拆除测试线。6、在测试过程中，禁止移动测试夹和切断供电线路，以免发生危险。三、性能特点1、整机由高速单片机控制，自动化程度高，操作简便。 2、采用高频开关电源技术，输出电流大。

潍坊接地引下线导通测试仪-接地引下线导通测试仪厂家 <潍坊>天正华意电气设备有限公司

潍坊接地导通测试仪技术规格功能接地引下线导通电阻测试仪、地网导通电阻测试仪、导通电阻测试仪、等电位连接电阻测试、微欧计、变压器绕线电阻测试电源内置：22.2V 5.2Ah可充锂电池；外接：AC 220V/2A 50Hz/60Hz测试方式四线法充电器25.2V/3A充电器显示模式5.6寸LCD彩屏，640dots×480dots，显示域116mm×88mm测试接口I＋（电流正）、I-（电流负）、U＋（电压正）、U-（电压负）输出电流10A、5A、1A、400mA、200mA、40mA、＜5mA量程500μΩ~1.5Ω（恒流 10A档 ）1mΩ~4Ω （恒流 5A档）5mΩ~20Ω （恒流 1A档）0.1Ω~50Ω （恒流 400mA档）0.2Ω~100Ω （恒流 200mA档）1Ω~500Ω （恒流 40mA档）1Ω~1MΩ（恒压，＜5mA）分辨率0.1μΩ测试精度恒流档：0.2％±5dgt恒压档：2％±5dgt(23℃±5℃，80％RH以下)超量程提示--OL--放电提示测试结束后蜂鸣器响代表正在放电，放电完成后蜂鸣器停止响打印 机仪器面板嵌有打印机，按打印键打印测试结果数据存储测试完成后数据自动保存，循环保存，多可存9999组数据仪表尺寸约320mm×275mm×145mm外包装尺寸约632mm×397mm×373mm质 量仪表：约5.5kg 总质量：约21.8kg（含测试线及包装）工具箱拉杆铝箱，带滚轮，尺寸：320mm×275mm×145mm测试线50米红色带线盘测试线7.2kg，10米黑色测试线档位恒流：10 A、5 A、1A、400 mA、200 mA、40mA恒压：＜5mA同时具有Auto自动换档输出功率150W数据删除在数据查阅栏可选删除当前数据或者删除全部数据数据查阅数据查阅栏按上下键翻阅所存数据固件升级用户可通过U盘对仪表固件进行升级自动关机在使用电池供电时，开机无操作约十分钟后自动关机电池电压仪表右上角有电池电量指示，当显示符号“”时，代表电池电量耗尽，仪表将自动关机

潍坊接地导通测试仪显示模式4位超大LCD显示，灰白屏背光测量指示测量中LED闪烁指示，LCD倒计数显示LCD尺寸108mm×65mm仪表尺寸长宽高：277.2mm×227.5mm×153mm测试线长红色5m，黑色5m各2条测量时间电阻测试：约3秒/次；电压测试：约2次/秒USB接口具有USB接口，软件监控，存储数据可以上传电脑，保存打印 通 讯 线USB通讯线1条数据存储500组，“MEM”存储指示，显示“FULL”符号表示存储已满数据查阅数据查阅功能：“MR”符号显示溢出显示超量程溢出功能：“OL”符号显示报警功能测量值超过报警设定值时发出报警提示电池电压电池电量实时显示，电池电压低时提醒及时充电自动关机“APO”指示，开机15分钟后自动关机功耗待机: 30mA Max(背光关闭)开机开背光: 43mA Max测量：2A Max(背光关闭)质量仪表： 2397g(含电池)测试线：850g(含简易测试线)仪表箱：1200g工作温湿度-10℃～40℃；80％rh以下存放温湿度-20℃～60℃；70％rh以下过载保护C1-C2 P1-P2各端口间AC 280V/3秒绝缘电阻10MΩ以上(电路与外壳之间500V)耐压AC 3700V/rms(电路与外壳之间)电磁特性IEC61010-4-3，无线频率电磁场≤1V/m 适合污染等级2、JJG724-1991《直流数字式欧姆表检定规程》电流极负6. 功能按键7. DC充电座 8. USB接口9. 测试按键 10.开关机键 11. 鳄鱼夹 12. 测试线（红黑各2条） 六.操作方法1．开关机按“ON/OFF”键实现开关机。开机后有下角显示“APO”，不操作时15分钟后自动关机。2．电池电压检查开机后，如果LCD显示电池电压低符号“ ”，表示电池电量不足，请及时充电。电池电力充足能保证测量的精度。电池电量减少时，电量指示条减少。3．等电位电阻精密测试测试时先去除被测物体表面的绝缘层、氧化层测量等电位电阻或者直流低阻时不能带电测试测试线与检测仪、被测物体间连接要可靠由于元件测试线发热会引起误差，建议每次测试时间间隔30秒，测量结果会更准确测试时检测仪显示OL符号，表示被测两点间等电位值超过量程，检查测试线接触情况，可能被测试两点间开路开机后

<潍坊>天正华意电气设备有限公司 潍坊接地引下线导通测试仪-接地引下线导通测试仪厂家

潍坊接地导通测试仪显示模式4位超大LCD显示，灰白屏背光测量指示测量中LED闪烁指示，LCD倒计数显示LCD尺寸108mm×65mm仪表尺寸长宽高：277.2mm×227.5mm×153mm测试线长红色5m，黑色5m各2条测量时间电阻测试：约3秒/次；电压测试：约2次/秒USB接口具有USB接口，软件监控，存储数据可以上传电脑，保存打印 通 讯 线USB通讯线1条数据存储500组，“MEM”存储指示，显示“FULL”符号表示存储已满数据查阅数据查阅功能：“MR”符号显示溢出显示超量程溢出功能：“OL”符号显示报警功能测量值超过报警设定值时发出报警提示电池电压电池电量实时显示，电池电压低时提醒及时充电自动关机“APO”指示，开机15分钟后自动关机功耗待机: 30mA Max(背光关闭)开机开背光: 43mA Max测量：2A Max(背光关闭)质量仪表： 2397g(含电池)测试线：850g(含简易测试线)仪表箱：1200g工作温湿度-10℃～40℃；80％rh以下存放温湿度-20℃～60℃；70％rh以下过载保护C1-C2 P1-P2各端口间AC 280V/3秒绝缘电阻10MΩ以上(电路与外壳之间500V)耐压AC 3700V/rms(电路与外壳之间)电磁特性IEC61010-4-3，无线频率电磁场≤1V/m 适合污染等级2、JJG724-1991《直流数字式欧姆表检定规程》电流极负6. 功能按键7. DC充电座 8. USB接口9. 测试按键 10.开关机键 11. 鳄鱼夹 12. 测试线（红黑各2条） 六.操作方法1．开关机按“ON/OFF”键实现开关机。开机后有下角显示“APO”，不操作时15分钟后自动关机。2．电池电压检查开机后，如果LCD显示电池电压低符号“ ”，表示电池电量不足，请及时充电。电池电力充足能保证测量的精度。电池电量减少时，电量指示条减少。3．等电位电阻精密测试测试时先去除被测物体表面的绝缘层、氧化层测量等电位电阻或者直流低阻时不能带电测试测试线与检测仪、被测物体间连接要可靠由于元件测试线发热会引起误差，建议每次测试时间间隔30秒，测量结果会更准确测试时检测仪显示OL符号，表示被测两点间等电位值超过量程，检查测试线接触情况，可能被测试两点间开路开机后

<潍坊>天正华意电气设备有限公司 潍坊接地引下线导通测试仪-接地引下线导通测试仪厂家
潍坊接地引下线导通测试仪-接地引下线导通测试仪厂家 <潍坊>天正华意电气设备有限公司

潍坊接地导通测试仪按键：执行仪器各种操作：复位： 按下此按键本机处于初始状态，可对输出电流进行预置。循环： 按此键光标在主菜单循环滚动。选择： 本机复位后，按此键进行电流预置；测试完成后，长按此键可打印输出测试数据。确认： 输出电流选择完毕后按下此键，由微机控制实现全部测试过程。10、辉度调节：可通过其进行显示屏辉度调节。11、显示屏:128×64点阵液晶显示屏，显示菜单、电流和电阻值等。六、测试与操作方法 1、接线仪器接线见下图（线轴为选配件）：将红色测试线的插片接到I＋上，插杆接到V＋上，测试钳接到试品一端，将黑色测试线的插片接到I-上，插杆接到V-上，测试钳接到试品另一端。接线时应清理导体接触面氧化层或用力扭动几下接线钳，以保证导体接触面接触良好。2、开机、测试、打印开机后屏幕显示如下图：◆选择电流：按循环键光标可在修改时钟、查询数据、选择电流之间循环移动。将光标移至选择电流后，按选择键可滚动显示不同的待选测试电流值（自动、10A、5A、1A、200mA、40mA、＜5mA）。◆测试：选定测试电流后，按确认键可启动测量。在上图界面中光标不论在任何位置，按确认键均可启动测量。启动测量后屏幕显示“正在充电”。稍后显示“正在测试…”。几秒后，就会显示所测阻值，如下图。当选择自动测试时，仪器会根据试品情况自动选择合适的电流进行测试。◆打印：显示测试结果后，长按选择键可打印测试结果。◆结束测试：测试完毕后，按复位键，仪器停止输出电流，屏幕恢复初始状态，方可重新接线进行下次测量，或关断电源后拆下测试线与电源线结束测量。

<潍坊>天正华意电气设备有限公司 潍坊接地引下线导通测试仪-接地引下线导通测试仪厂家

潍坊接地导通测试仪测试与操作方法1、接线测量接线，见下图：将红色测试线的粗线接到I＋上， 细线接到V＋上， 将黑色测试线的粗线接到I-上，细线接到V-上，红、黑两把测试钳分别夹到接大地网的两根接地引下线上，并用力摩擦接触点，确保接触良好 2、开机、测试、打印接好线后，确认接线正确牢固。开机（开关上I为开，O为关），屏幕显示如下图：电流选择：这时可通过选择/打印键对测试电流进行选择，每按一下该按键，显示屏会滚动显示以下几个界面（界面显示为可选择的测试电流，及该电流对应的量程）：测试：选择好所需测试电流后，按下确认键，开始测试，显示屏显示“正在充电”。同时电流表指示当前输出电流值。过几秒钟之后，显示“正在测试”：这时说明已充电完毕，进入测试状态。几秒后，就会显示测试结果，如下图。注意：此时仪器仍有输出电流，测试结果也在随时刷新（此时不可拆线）。打印测试结果：显示测试结果后，可按住选择/打印键1-2秒，打印机则会输出打印结果（如不打印，请检查打印纸是否用完，或打印纸是否安装正确）。复位：测试完毕后，按复位键，仪器电源停止输出电流，电流表回到零位，这时显示屏回到初始界面。结束测量：复位之后，关断电源后拆下测试线与电源线结束测量。七、仪器自检如果用户使用过程中，怀疑仪器故障，或怀疑测试结果不准确，可以用随仪器配备的标准电阻进行仪器自检。

<潍坊>天正华意电气设备有限公司

潍坊接地导通测试仪注意事项连接测试夹与连接接地线时，要注意接触端长期裸露在空气中，表面覆盖了一层氧化膜，该氧化膜可能造成测量结果不稳定或不准确，所以在接线时要注意清理氧化膜，或者测试夹与引出端连接好后，用力的扭动几下测试夹以划破氧化膜保证连接良好。2、测试完成后，拆线前，请先按复位键，关断电源，再进行拆线。3、选择电流时要参考该档位所适用的量程，不要超量程和欠量程使用。超量程时，由于电流达不到预设值，仪器一直处在“正在充电”状态。欠量程时，对测试数据精度影响较大，选择适合的输出电流进行测试，是保证测试数据准确稳定的基础。4、用户应及时为仪器充电（至少每月为仪器充电一次），否则在严重亏电时仍不充电，会造成电池不可逆的损坏，缩短电池的使用寿命，影响仪器的正常使用。5、测试过程中如果出现突然自动关机时可能是由于电量不足造成的，这时需要连接充电器进行充电或设置５Ａ以下输出电流应急测试。十、仪器成套性名称数量接地导通测试仪主机一台测 试 线一套三芯电源线一条专用充电器一套保 险 管两支打 印 纸两卷接 地 线一条标 准 电 阻一个使用说明书一本装 箱 单一张合 格 证一张保 修 单一张十一、售后服务仪器自购买之日起壹年内，属于产品质量问题免费维修，终身提供保修和技术服务。对已过保修期或非产品质量问题造成的仪器故障，我司提供终身维修服务（收取成本费）。如发现仪器有不正常情况或故障请与公司及时联系，以便为您安排便捷的处理方案。

潍坊接地引下线导通测试仪-接地引下线导通测试仪厂家

潍坊接地导通测试仪接地引下线导通电阻测试仪以高速微控制器为核心，内置可充电锂电池，采用高速A/D转换器及程控电流源技术，具有电阻温度换算功能，在电路保护方面，有反电动势保护、断线保护、断电保护、过热报警等多种保护功能。达到了高精度、高稳定的测量效果及高度自动化测量功能，具有输出电流大、精度高、量程宽、数据稳定、重复性好、抗干扰能力强、保护功能完善、充放电速度快等特点。接地引下线导通电阻测试仪具有自动完成自检、数据处理、显示、自动放电和放电指示等功能。它具有测量迅速、测量精度高、操作简单、体积小、重量轻、便于携带等特点。5.6寸彩色LCD显示，简易按键操作界面，使得本仪表的使用操作简单，界面清晰明了。同时，自检功能降底了仪表使用和维护的难度。S455 APP是自主研发的一款集成了对测量数据的记录、管理、生成报告等综合信息管理功能的APP，与仪表配套使用，实现GPS定位功能。该APP能针对工程师检测任务进行管理、报告生成等，具有人性化的工程向导功能，使用方便。便捷的数据上传处理与仪表的蓝牙控制，一键生成任务报告，极大提高检验人员的工作效率。

<潍坊>天正华意电气设备有限公司
<潍坊>天正华意电气设备有限公司 潍坊接地引下线导通测试仪-接地引下线导通测试仪厂家

潍坊接地导通测试仪大地网电阻测量仪仪器概述目前在电力系统中，大型地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘性试验规程规定：工频大电流法的试验电流不得小于30安培。由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题 。大型地网接地电阻测试仪，可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。本仪器适用于测试各类接地装置的工频接地阻抗、接地电阻、辅助机等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流10A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。

潍坊接地导通测试仪TH-10A抗干扰接地导通测试仪主要用于接地装置的电气完整性测试，采用离散傅里叶展开技术，即谐波分析（FFT）及数字滤波实现抗干扰，保证在交流信号与直流信号叠加情况下准确分离出直流分量。运行变电站或电厂由于中性点零序电流在地网中的分布导致测试点之间工频干扰电压远大于测试导通时的直流压降，引起叠加导致测试结果偏大。在行标DL/T475-2017《接地装置特性参数测量导则》将接地导通的判据由原标准限值0.2欧姆调整为现0.05欧姆标准限值，因此，传统的单一功能的接地导通测试仪的测试结果由于工频干扰电压的影响导致测试数据往往偏大，不能准确对接地导通状况进行判断。本仪器内置交流干扰抑制器电路，通过数字滤波电路保证在较大交流信号中分离出微小直流信号，在交流干扰电压信号与直流电压测试信号之比为20:1的条件下仍可将直流信号准确分离测试，可有效解决运行变电站工频干扰电压对测试结果的影响。

<潍坊>天正华意电气设备有限公司 潍坊接地引下线导通测试仪-接地引下线导通测试仪厂家

潍坊接地导通测试仪测试中屏幕实时显示电阻值和测试电流值，若电池电量不足会主动停止测试，此模式下注意要等待测试值稳定才是正确的结果。单次测试模式：测试完成后会自动停止测试和自动放电，若蜂鸣器响，代表处于放电状态，放电完成后即可进行下一次测试。测试过程中，可通过短按“”键进行提前中断测试，便于开始下一次测试。（5）数据储存测试完成后自动编号储存数据，多可存储9999组数据。（6）记录查询开机后，按“”返回键进入主菜单界面，按“”或“”键移动光标至“记录查询”项，按“”键进入储存记录查询页面，默认跳到的测试值处开始查询，按“”或“”键翻页查询保存的测试数据。长按“”或“”可快速翻页。（7）数据删除进入记录查询界面后，按“”或“”键选择删除记录、全部删除、记录导出功能。单条记录删除：删除当前该条数据，删除时间与所储存的数据量有关（储存的数据量为35条时，删除所需时间约为10s）。全部删除：删除所有已存的数据，大约需要0.1秒钟完成。记录导出：在仪表连接U盘，可将数据导入到U盘。选择删除后，按“”键确定，弹出是否删除对话框“ ”，按“”或“”键移动光标选择YES或NO，再按“”键进行确认或者取消删除。（注：当数据量较多时，在将数据备份完成后，建议选择全部删除。）（8）数据导出在数据记录查阅界面，插入U盘，按“”或“”键移动光标到数据导出，再按“”键导出记录数据到U盘，记录数据为TXT格式。（9）打印实时打印测试数据：测试完一组有效数据后，如果需要打印测试数据，按“”键可打印当前测试的数据。打印储存数据：在记录查阅界面，翻页到所需打印的数据页，点击“”键即可打印当前查阅的数据。
