东营异频线路参数测试仪可以通过在线路任意位置检测该信号的存在与否，判断故障点的位置。示意图如下:2.3操作步骤步：确认故障线路已经停电（可用信号采集器和信号接收定位器检测）第二步：用信号源（信号发生装置）向故障线路注入检测信号第三步：用信号采集器和信号接收定位器根据二分法检测信号第四步：确定故障点三、特点及技术参数3.1特点（1）通过绝缘杆操作，内部有熔断保护装置，操作可靠（2）内置内置大容量锂电池电源（可车载充电），无需另外提供电源，使用方便，经久耐用（3）信号发生装置可以配置一组或多组信号采集接收器，可以进一步提高查找速度（4）电流采集接收无线天线内置，确保钳表绝缘可靠（5）背光显示可以设置，方便夜间使用（6）体积小、重量轻、操作简单、携带方便3.2技术参数（1）信号发生装置输出范围：0-70mA输出精度：±1mA输出功率：50W测量范围：0-80k检测线路长度：大于100km显示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm电 源：锂电池12V12Ah工作时间：大于4h工作温度：-10℃～＋50℃装置尺寸：327mm＊282mm＊218mm装置重量： 8kg（2）信号采集器 检测方式：钳形CT积分方式传输方式：433MHz无线传送传输距离：40m钳口尺寸：Φ33mm测量范围：0.1mA-100.0mA(异频电流) 1A-600A（负荷电流）测试精度：±％工作时间：大于10h装置尺寸：255mm＊76mm＊31mm电 源：碱性干电池1.5V＊4装置重量： 340g（3）信号接收定位器显示方式：中文液晶，背光功能工作时间：大于10hLCD尺寸：54mm＊50mm装置尺寸：204mm＊100mm＊35mm电 源：碱性干电池1.5V＊5装置重量： 360g

东营异频线路参数测试仪首先用脉冲测距法（低压脉冲法）测量线路全长。本方法适用于对输电线路的全长、开路故障和短路故障的测试。凡是输电线路相间或相地的绝缘电阻降至线路的特性阻抗（大约等于400Ω），甚至直流电阻为零的故障均为低阻或短路故障。凡是相对地电阻无穷大或虽与正常的绝缘电阻相同，但电压却不能馈至用户端的故障均为开路故障，或称断路故障。测试前，将Q9线与主机输出Q9座相连，Q9线的红夹子与输电线路的一相相连，黑夹子与系统地相连。2.根据被测输电线路的长度，选择脉冲长度一般情况下：＜5Km选取“短距离” 5～10Km选取“中距离”＞10Km选取“长距离”3. 按一下“测试”键，测试屏右下角将弹出一个采样菜单，待完成条结束，屏幕将显示测试的特征波形，并且不断地重复采样显示。在重复采样的过程中可适当调节“主机”的“输入振幅”电位器，直到回波拐点清晰为止。由于输电线路上有较强的感应电压（可能有数百上千伏），在用低压脉冲法进行测量时，仪器不能直接用夹子线夹在故障相上。如果直接接入线路，将因为线路上的感应电压使一起的输入电路烧毁。的办法是先用接地线将相线短路，线路故障测试仪的红夹子经过一个0.1微法/5KV的隔离电容器再接到故障相上，撤掉短路线，就可正式进行测试了。

<东营>天正华意电气设备有限公司 小电流接地故障定位仪现货价格

东营异频线路参数测试仪但是如果考虑到线路较长，由于杆塔之间导线的悬垂所增加的实际线路长度大于输电线路的地理长度，利用同一种波速测试短线路和超长线路的测试误差相差较大。有必要在现场重新测试该线路的实际电波传播速度，并以此速度测试该线路故障距离，以减小测试误差。1．仪器在波速测量时的接线方式：见图十九图十九 电波测速接线方式示意图测试被测线路的电波传播速度时，仪器应该处在低压脉冲法工作方式。仪器的Q9测试夹子线的红夹子夹在线路的任一相，黑夹子夹在线路的接地线或另外一相上。2．“波速测量”：“波速测量”方法如下：将仪器检测方法预置在“检测方法”的“低压脉冲法”测试状态，选取适当的“长度选择”，点击“波速测量”，屏幕将弹出 “请选择计算方式”提示菜单（如图二十所示）。触摸笔点击菜单中的“用实时通讯数据计算速度”和“测量吧”模拟键后，仪器开始输出测试脉冲，并在屏幕上显示出发射脉冲与回波脉冲。将波形适当扩展，并用游标卡尺卡住发射脉冲和回波脉冲的前沿拐点。两游标间显示的数字为两脉冲间的间隔时间（如图二十一所示）。此时，用触摸笔点击“计算速度”模拟键，仪器界面又弹出提示“请输入两游标间的距离”（线路的地面长度）的子菜单。如图二十二、图二十三所示。用数字键输入线路的准确地面长度后，点击菜单中的“确认”键。屏幕马上置换成波速测量结果显示界面。在子菜单和“设备当前参数”栏中显示出该线路中的电波传播速度数值。如图二十四所示。此数值作为以后测试该线路故障时的波速选用值。点击子菜单中的“离开”模拟键，屏幕回到初始界面后便可按提示进行测试 点击“采样”键，仪器将进入传播速度输入界面。点击“确定”键，仪器便自动进行数据采集。测试结果界面如图二十五所示。此时便可用触摸笔启动游标对故障波形进行距离测量。

<东营>天正华意电气设备有限公司 小电流接地故障定位仪现货价格

东营异频线路参数测试仪功能：包含UA（黄色）、UB（绿色）、UC（红色）和UN（黑色）共4个端子，提供仪器测试输入电压；注 意：测试过程中严禁用手触碰端子金属部分，以防电击；3.7、测量输入保险管安装位置：如图3—1—。功 能：测试过程中保护仪器本身，防止不正常情况下通过输入端损坏仪器；注 意：测量过程中如出现显示器上那一相电压显示的数据不正确（如数据乱跳动或者始终不变等），则可能此相的保险管已经烧毁；更换保险管时可用十字螺丝刀轻轻拧开外面的黑色护套，然后装入新的保险管重新拧上外壳即可；3.8、输入电源开关安装位置：如图3—1—。功 能：打开此关，仪器上电进入工作状态。关闭此开关，也同时关闭仪器内部所有电源系统，紧急情况应立即关闭此开关并拔掉输入电源线；注 意：此开关是自带漏电保护的空气开关，当出现后端漏电的情况下此开关将自动断开，可再次检查接线后再合上开关；3.9、电源输入插座（AC220）安装位置：如图3—1—。功 能：使用标准大功率专用插座与市电或发电机相连接；注 意：电源线插头是大号空调插座，一般三角插座可能插不进，可使用仪器附带的接线排插延长接线；3.10、打印机安装位置：如图3—1—。功 能：显示可打印数据时，将光标移动至“打印”项按确认键打印。注 意：打印机为全自动热敏打印机，打印纸宽55mm。更换打印纸时请使用热敏打印机专用打印纸，首先按下打印机下部凸起的按钮，打印机盖板将自动弹起，然后按顺序将打印纸放入打印纸仓内并留少许部分在外面，合上打印机盖板。四 使用说明4.1、主菜单图4—14.2、线路设置图4—24.3、项目测试主界面（如图 4—1）九宫格显示六个测试项目一目了然，行从左至右分别是正序阻抗、零序阻抗和线路互感；第二行从左至右分别是正序电容、零序电容和耦合电容。用户在根据接线提示正确接好仪器外部接线的情况下，只需点一下相应的项目就能进入下一级开始测试菜单（如图4—3），本菜单采取长按并显示进度条的形式，杜绝了操作人员无意识情况下误操作的情况发生，保障了操作人员以及仪器本身的。

<东营>天正华意电气设备有限公司
小电流接地故障定位仪现货价格

东营异频线路参数测试仪谐振故障信息显示如图5.8所示：图5.8 母线号：谐振线路所在的母线号。母线电压：谐振线路所在的母线电压。谐振频率：谐振线路的谐振频率。时间：线路发生谐振时的日期和时间。信息序号：右下角记录的信息总数量，和当前的记录号，值为20，记录近所发生的谐振信息。进入菜单时，弹出的为近的记录信息。打印：对当前记录进行打印。键盘操作：使用“→”“←”方向键可选定查看一条接地记录，使用“↑”“↓”方向键可在本条记录内将光标移至“打印”字符处。当光标处于“打印”时，按“确认”键进行打印。如果故障追忆表内无谐振内容，则显示“无记录”，按任意键返回。c) “故障追忆”： 选择将追忆表中内容(包括接地、谐振故障信息)；将光标移至对应选项，按“确认”键，记忆内容后显示“成功！”字样。显示如图5.9所示：图5.9d) “查看装置参数”： 在运行状态下，只能浏览装置部分内容的参数，不能修改，如要设置装置参数，请参照5.2.3 装置参数设置说明；e） “修改时间”： 系统投入运行时，必须对时间进行正确设定；菜单显示如图5.10所示：图5.10用“←”或“→”键移动光标到要修改的位置，按住“↑”键增加数值，或按住“↓”键减少数值。每按一次，增加或减少一个数值。全部修改完毕后按“确认”键保存。按“取消”键返回到运行菜单。f） “装置自检”： 对装置内部进行自检，全部完成并无误，显示 “自检OK!!”。按“取消”键返回到运行菜单。菜单显示如图5.11所示：图5.11g） “定值打印”： 当光标锁定在“定值打印”项，并按“确认”键，打印机会将本装置的各种设定参数打印出来，便于使用者进行保存查阅，打印数据发送完毕后自动返回到运行菜单。5.2.3装置参数设置菜单设置菜单用于对装置运行所需的各种参数进行设置，修改，按“确认”即可保存，操作简便，掉电不丢失。菜单如图5.12-15所示：图5.12 图5.13图5.14 图5.15装置参数设置各项菜单简要说明如下：a)“装置型号”：设置装置型号可确定出线数和跳闸路数，详细型号定义见表2.1。b)“启动参数”：可根据现场要求设置各段母线的零序电压启动值与电流启动值。启动电压数值范围为10V~100V。启动电流数值范围为0.1A~100A(一次侧电流)。

<东营>天正华意电气设备有限公司

东营异频线路参数测试仪功能：包含UA（黄色）、UB（绿色）、UC（红色）和UN（黑色）共4个端子，提供仪器测试输入电压；注 意：测试过程中严禁用手触碰端子金属部分，以防电击；3.7、测量输入保险管安装位置：如图3—1—。功 能：测试过程中保护仪器本身，防止不正常情况下通过输入端损坏仪器；注 意：测量过程中如出现显示器上那一相电压显示的数据不正确（如数据乱跳动或者始终不变等），则可能此相的保险管已经烧毁；更换保险管时可用十字螺丝刀轻轻拧开外面的黑色护套，然后装入新的保险管重新拧上外壳即可；3.8、输入电源开关安装位置：如图3—1—。功 能：打开此关，仪器上电进入工作状态。关闭此开关，也同时关闭仪器内部所有电源系统，紧急情况应立即关闭此开关并拔掉输入电源线；注 意：此开关是自带漏电保护的空气开关，当出现后端漏电的情况下此开关将自动断开，可再次检查接线后再合上开关；3.9、电源输入插座（AC220）安装位置：如图3—1—。功 能：使用标准大功率专用插座与市电或发电机相连接；注 意：电源线插头是大号空调插座，一般三角插座可能插不进，可使用仪器附带的接线排插延长接线；3.10、打印机安装位置：如图3—1—。功 能：显示可打印数据时，将光标移动至“打印”项按确认键打印。注 意：打印机为全自动热敏打印机，打印纸宽55mm。更换打印纸时请使用热敏打印机专用打印纸，首先按下打印机下部凸起的按钮，打印机盖板将自动弹起，然后按顺序将打印纸放入打印纸仓内并留少许部分在外面，合上打印机盖板。四 使用说明4.1、主菜单图4—14.2、线路设置图4—24.3、项目测试主界面（如图 4—1）九宫格显示六个测试项目一目了然，行从左至右分别是正序阻抗、零序阻抗和线路互感；第二行从左至右分别是正序电容、零序电容和耦合电容。用户在根据接线提示正确接好仪器外部接线的情况下，只需点一下相应的项目就能进入下一级开始测试菜单（如图4—3），本菜单采取长按并显示进度条的形式，杜绝了操作人员无意识情况下误操作的情况发生，保障了操作人员以及仪器本身的。

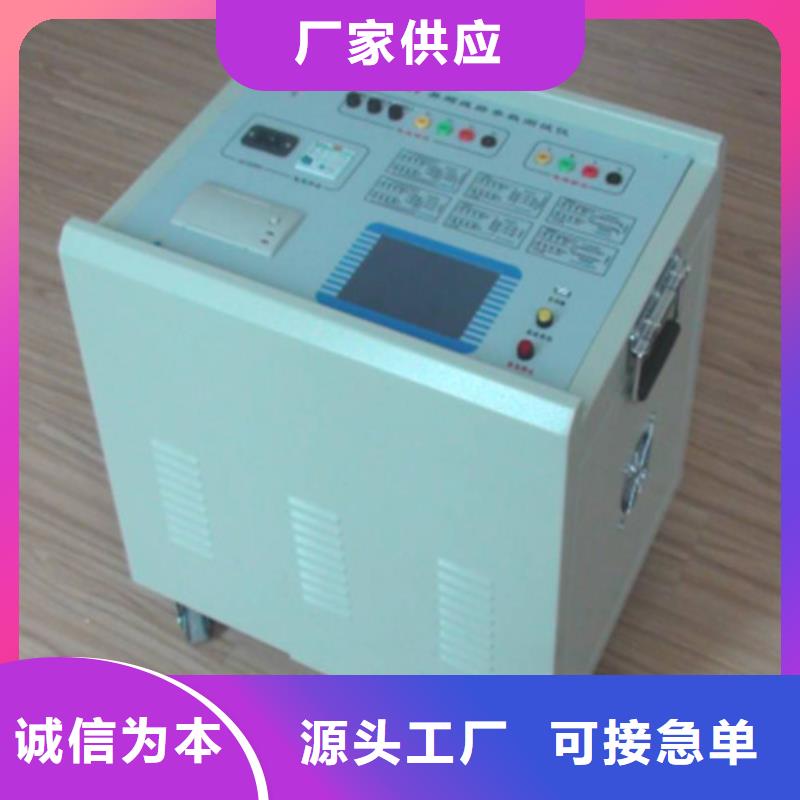

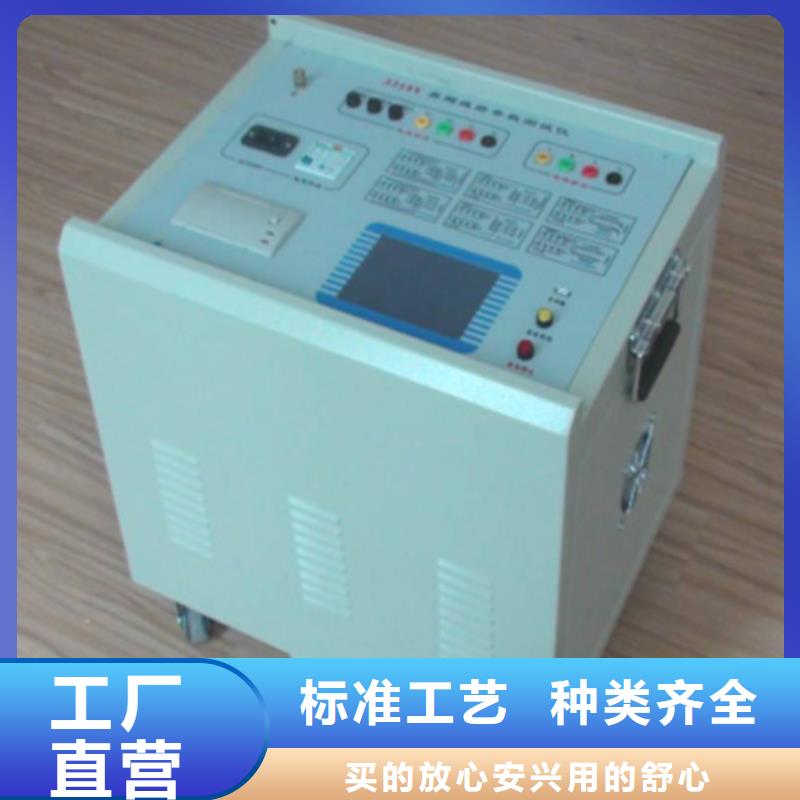

东营异频线路参数测试仪DSP高速处理器精准快速，仪器内部采用专业的DSP快速数字信号处理器作为处理核心，在保证测量数据精准的前提下，大大的了一起本身的运算处理能力。?操作简单外部接线简单，正序阻抗、零序阻抗、正序电容、零序电容在测试端仅需一次接入被测线路的引下线就可以完成全部的测量；解决了现有测试手段存在的测试接线倒换烦琐、抗干扰、稳定度、精度等方面存在的问题；避免因改接线时感应电压对实验人员的伤害。?海量数据存储仪器内部配备有日历芯片和大容量存储器，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。?科学先进的数据管理仪器数据可以通过U盘导出，可在任意一台PC机上通过我公司专用软件，查看和管理数据并可生成工作报告。?全触摸超大液晶显示操作简单，仪器配备了高端的全触摸液晶显示屏，超大显示界面所有操作步骤中文菜单显示，每一步都非常清楚，操作人员不需要额外的专业培训就能使用。轻轻触摸一下就能完成整个过程的测量，是目前非常理想的智能型测量设备。仪器整体外观图图1-1 仪器外观二 主要技术参数1使用条件-20℃ ~ 50℃RH＜80％2抗干扰原理变频法3电 源AC 220V±10％允许发电机4电源输出输出电压AC300V电压精度0.5％电流精度0.5％输出电流8A输出频率45Hz、55Hz5测量范围电容0.01~30μF阻抗0.01~400Ω阻抗角-180°~ ＋180°6测量分辨率电容0.0001μF阻抗0.0001Ω阻抗角0.0001°7测量准确度电容： ≥1μF时，±1％读数±0.01μF；＜1μF时，±2％读数±0.01μF；电阻： ≥1Ω时，±1％读数±0.01Ω；＜1Ω时，±2％读数±0.01Ω；阻抗角： ±0.2°（电压＞1.0V）； ±0.3°(电压:0.2V~1.0V)；8干扰电流小于40A9外型尺寸500（L）×400（W）×450（H）10存储器大小100 组 支持U盘数据存储11重 量55 Kg

小电流接地故障定位仪现货价格

东营异频线路参数测试仪测试电源输出（A、B、C、N）插孔（电流测量端子）安装位置：如图3—1—。功 能：包含A（黄色）、B（绿色）、C（红色）和N（黑色）共4个端子，提供仪器测试输出电源；注 意：测试过程中此输出端子有较大电流输出，严禁用手触碰端子金属部分，以防电击；3.6、电压测量输入（UA、UB、UC、UN）插孔（电压测量端子）安装位置：如图3—1—。功 能：包含UA（黄色）、UB（绿色）、UC（红色）和UN（黑色）共4个端子，提供仪器测试输入电压；注 意：测试过程中严禁用手触碰端子金属部分，以防电击；3.7、测量输入保险管安装位置：如图3—1—。功 能：测试过程中保护仪器本身，防止不正常情况下通过输入端损坏仪器；注 意：测量过程中如出现显示器上那一相电压显示的数据不正确（如数据乱跳动或者始终不变等），则可能此相的保险管已经烧毁；更换保险管时可用十字螺丝刀轻轻拧开外面的黑色护套，然后装入新的保险管重新拧上外壳即可；3.8、接地接线柱安装位置：如图3—1—。功 能：仪器保护接地；注 意：仪器内部自带接地保护装置，测试中应当保证接入可靠地网；3.9、输入电源开关安装位置：如图3—1—。功 能：打开此关，仪器上电进入工作状态。关闭此开关，也同时关闭仪器内部所有电源系统，紧急情况应立即关闭此开关并拔掉输入电源线；注 意：此开关是自带漏电保护的空气开关，当出现后端漏电的情况下此开关将自动断开，可再次检查接线后再合上开关；3.10、电源输入插座（AC220）安装位置：如图3—1—。功 能：使用标准大功率专用插座与市电或发电机相连接；注 意：电源线插头是大号空调插座，一般三角插座可能插不进，可使用仪器附带的接线排插延长接线；3.11、打印机安装位置：如图3—1—。功 能：显示可打印数据时，将光标移动至“打印”项按确认键打印。注 意：打印机为全自动热敏打印机，打印纸宽55mm。更换打印纸时请使用热敏打印机专用打印纸，首先按下打印机下部凸起的按钮，打印机盖板将自动弹起，然后按顺序将打印纸放入打印纸仓内并留少许部分在外面，合上打印机盖板

---
