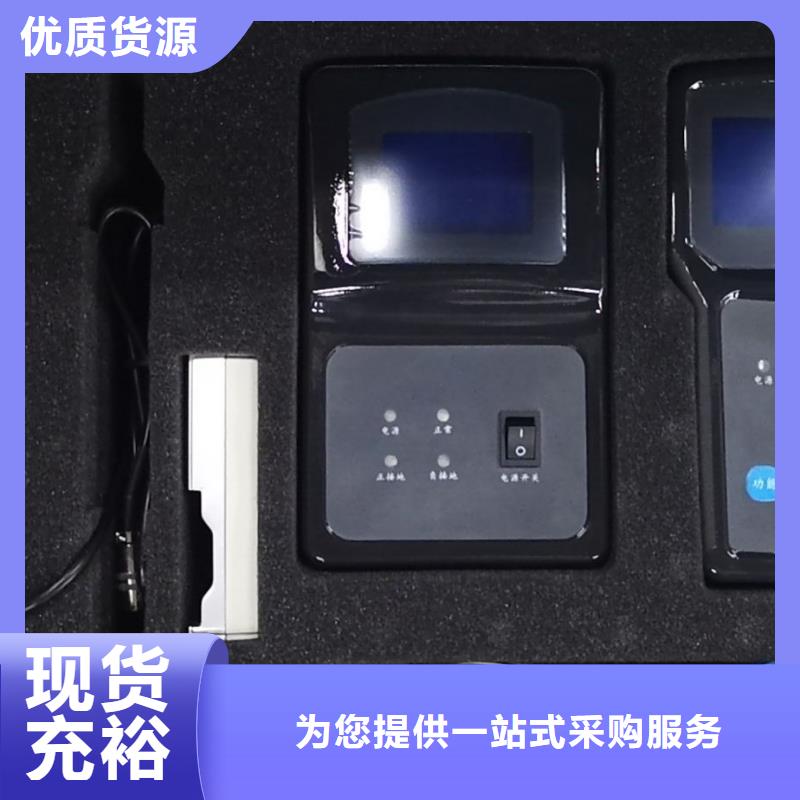

互感器接地查找仪图片

东营直流系统绝缘校验仪参数设置画面从其它画面进入参数设置画面如下图示：在该参数设置画面下按下“确认”键后可对相应的参数进行设置，待设置参数以深色底纹显示。当待设置参数以深色底纹显示后，按“前页”或“后页”键可对参数进行修改，短按“前页”键参数加１，按住“前页”键不放，参数每隔１秒加10 短按“后页”键参数减１，按住“后页”键不放，参数每隔１秒减10。参数设置完成后，按返回键退出设置模式。3)历史记录画面从其它画面进入历史记录画面如下图示：历史记录画面历史记录画面显示出发生窜电故障时的窜电电压及时间。数据存储采用动态存储模式，当检测到窜入的交流电压值变化超过2V时，会进行存储动作。在该画面下按“确认”键可实现历史记录的翻页功能，按“返回”键退回到近一页历史记录页。4) 波形显示画面从其它画面进入波形显示画面如下图示：波形显示画面实时显示发生窜电故障时的窜电电压大小以及当前日期和时间。5)时间设置画面时间设置画面如下图示：时间设置画面在时间设置画面下按下确定键进入下一个时间项的设置，在该界面下按“前页”或“后页”键可对选中时间项进行更改，只有设置“秒”时间项被选中的情况下按“确认”键才能完成时间设置动作。在该界面下按“返回”键可返回主监测画面。

<东营>天正华意电气设备有限公司

东营直流系统绝缘校验仪．智能化的测试流程在参数设置界面中具备多点设置功能，只需用手指一点即可完成多个测试点的选择功能，用户多可选择五个测试点进行连续测试；在多点测试过程中用户可对测试时间间隔进行设置，在设定好时间间隔后按开始测试，装置即会自动完成多个测试点的校验工作，而不需用户反复设置。5．完备的测试功能装置提供了在线测试模式与离线测试模式的选择，即可在系统对绝缘监测装置进行校验，也可以采用装置内部提供的电源，用装置内部提供的模拟直流系统对绝缘监测装置进行更为完备的校验。3．3主要技术指标1．使用环境a)工作电源：AC220V±15％b)环境温度：-20℃—45℃c)相对湿度：0—90％2．可控直流电源参数a)直流电源输出：0-280V可设定b)电压输出控制精度：0.5％c)输出电流为1.2A3．交流电源参数a)输出电压等级： AC110V，AC50V4．直流电压测量a)直流电压测量分辨率：0.1Vb)正对地电压测量精度：0-100V ＜1％100V-280V ＜0.5％c)负对地电压测量精度：0-100V ＜1％100V-280V ＜0.5％d)系统电压测量精度：0-100V ＜1％100V-280V ＜0.5％5．正负极绝缘电阻参数a)正负极对绝缘电阻可调范围：0—255 kΩ b)正负极对绝缘电阻调节步长：1 kΩc)精度：0-10kΩ：＜5％ 10 kΩ-255kΩ：＜1％6．支路正负极对地分布电容参数a)支路正负极对分布电容可调范围：0—31uFb)支路正负极对分布电容调节步长：1uFc)精度：＜5％7．系统正负极对地分布电容参数a)系统正负极对分布电容可调范围：0—110uFb)系统正负极对分布电容调节步长：10uFc)精度：＜5％8．测试设置参数a)可选择测试点组数：1—5组b)测试时间间隔可设定范围：5—999S（秒）c)测试时间可设定范围：5—999S（秒）9. 信号综合测试参数a) 信号幅值：0-110Vb）信号频率： 0.24Hz-50Hz10.显示及触摸屏参数a)显示屏尺寸：7寸TFTb)显示屏分辨率：65536色，800X480c)触摸屏分辨率：4096点

互感器接地查找仪图片

东营直流系统绝缘校验仪参数设置画面从其它画面进入参数设置画面如下图示：在该参数设置画面下按下“确认”键后可对相应的参数进行设置，待设置参数以深色底纹显示。当待设置参数以深色底纹显示后，按“前页”或“后页”键可对参数进行修改，短按“前页”键参数加１，按住“前页”键不放，参数每隔１秒加10 短按“后页”键参数减１，按住“后页”键不放，参数每隔１秒减10。参数设置完成后，按返回键退出设置模式。3)历史记录画面从其它画面进入历史记录画面如下图示：历史记录画面历史记录画面显示出发生窜电故障时的窜电电压及时间。数据存储采用动态存储模式，当检测到窜入的交流电压值变化超过2V时，会进行存储动作。在该画面下按“确认”键可实现历史记录的翻页功能，按“返回”键退回到近一页历史记录页。4) 波形显示画面从其它画面进入波形显示画面如下图示：波形显示画面实时显示发生窜电故障时的窜电电压大小以及当前日期和时间。5)时间设置画面时间设置画面如下图示：时间设置画面在时间设置画面下按下确定键进入下一个时间项的设置，在该界面下按“前页”或“后页”键可对选中时间项进行更改，只有设置“秒”时间项被选中的情况下按“确认”键才能完成时间设置动作。在该界面下按“返回”键可返回主监测画面。

东营直流系统绝缘校验仪功能特点3．1主要功能介绍1．可在线或离线对绝缘监测装置或便携式接地查找仪进行校验；2．装置具有正极接地测试功能，可对被测装置进行正极接地测试精度及正极接地报警精度进行测试；3．装置具有负极接地测试功能，可对被测装置进行负极接地测试精度及负极接地报警精度进行测试；4．装置具有两极接地测试功能，可对被测装置进行两极接地功能检测，两极接地阻抗提供五组预设值，用户可自行设置组合；5．装置具有电压精度测试功能，装置内部设有可调直流电压系统，用户可设定多个电压测试点，对被测装置电压测量精度进行测试；6．装置具有电压越限告警测试功能，用户通过设置改变装置内部可调直流电压系统输出电压，可对被测装置电压越限告警功能进行检测；（该项功能在离线模式下测试）7．装置具有交流接地测试功能，可对被测装置交流接地检测功能进行校验；（该项功能在离线模式下测试）8．装置具有平衡电桥检测功能，通过该项功能，用户可对被测装置或直流系统的正对地绝缘电阻，负对地绝缘电阻，平衡电桥大小进行检测；

<东营>天正华意电气设备有限公司 互感器接地查找仪图片

东营直流系统绝缘校验仪装置具有信号分析功能，对于需要通过发信号进行接地检测的设备，可通过该项功能对被测装置的信号幅度，频率，功率等参数进行分析。12．装置具有电桥检测功能，通过该功能，用户可根据被测装置的负对地电压与正对地电压的比值来判断电桥是否。3 . 2装置特点1．高可靠性的设计硬件可靠性：装置采用进口32位微控制器做主系统，硬件设计严格按照电磁兼容相关标准进行，内部采用多处冗余方式保证装置与被测设备的可靠性。软件可靠性：软件中引入了多种保护模式与提示模式，在测试项目中加入测试时间功能，测试达到设定时间之后自动解除测试状态，使被测系统恢复正常2．精密选材装置电压采样采用高精度的进口模数转换芯片，确保高精度采样要求；装置接地电阻阵列均采用高精度大功率电阻，确保高控制精度要求。3．人性化的人机交互界面装置采用7寸真彩液晶屏与高分辨率触摸屏做为人机交互界面的核心，使用舒适，操作方便捷；装置在设置界面中引入了多种复选框的输入形式，用户只需轻轻一点即可完成多种复杂组合功能项的设置；人性化的人机界面还包括友好的用户提示，在进行部分功能项测试时，液晶界面上会出现详细的提示说明，指引顺利完成测试过程。4．智能化的测试流程在参数设置界面中具备多点设置功能，只需用手指一点即可完成多个测试点的选择功能，用户多可选择五个测试点进行连续测试；在多点测试过程中用户可对测试时间间隔进行设置，在设定好时间间隔后按开始测试，装置即会自动完成多个测试点的校验工作，而不需用户反复设置。5．完备的测试功能装置提供了在线测试模式与离线测试模式的选择，即可在系统对绝缘监测装置进行校验，也可以采用装置内部提供的电源，用装置内部提供的模拟直流系统对绝缘监测装置进行更为完备的校验。

东营直流系统绝缘校验仪正极接地测试在在线测试项目功能选择菜单下选择正极接地测试后，即进入正极接地测试设置界面，如下图示：在该界面中，用户可选择1—5个正极接地测试点进行测试，被选中的测试点变绿灯做标记，每个测试点可通过点击该测试点后屏幕上出现的虚拟键盘进行设置。测试时间间隔为每个测试点的测试时间，也为每两个相邻测试点的时间间隔，测试时间间隔可在5—999S之间进行设置。在该界面下，按返回键即返回上一级功能选择画面，设置完成之后按开始测试按键进入正极接地测试界面，如下图示： 在正极接地测试界面中，测试阻抗一栏显示的为用户选中的测试点；当前测试阻抗：表示当前接地阻抗；时间：测试时间，达到设置测试时间间隔之后进入下一个测试点的测试，一个测试点时间达到设定值之后，自动停止测试。正对地电压：显示当前正极对地电压；负对地电压：显示当前负极对地电压系统电压：显示正极与负极之间的电压接点I状态：显示接点I断开或闭合；接点II状态：显示接点II断开或闭合；查看曲线：可实时查看正对地电压，负对地电压曲线变化；在测试过程中可以按停止测试按键退出当前测试，返回上一级设置界面。5．2．2 负极接地测试在在线测试项目功能选择菜单下选择负极接地测试后，即进入负极接地测试设置界面，详细测试过程可参照常5.2.1正极接地测试项目进行

东营直流系统绝缘校验仪系统抗分布电容测试在在线测试项目功能选择菜单下选择系统抗分布电容测试后，即进入系统抗分布电容测试参数设置界面，如下图示：在该设置界面下，用户可对系统正极接地电阻，系统负极接地电阻，系统正对地电容，系统负对地电容进行组合设置，在选中的测试条件变绿灯做为标记，每个测试条件的电阻值或电容值可进行设定（注：当面板上正极或负极测试线短接后，若界面上选择不投入该侧接地电阻，则默认投入接地电阻为255k），测试时间可在5—999S之间进行设定。参数设置完成之后，按开始测试键进入系统抗分布电容测试界面：该界面显示出当前系统测试分布电容值与测试电阻阻值，测试时间达到设定的测试时间后，自动停止测试，测试过程中，也可按停止测试键中止当前测试，返回上一级设置菜单。5．2．6 支路抗分布电容测试支路抗分布电容测试与系统抗分布电容在参数设置与界面显示上相似，具体测试过程可以参照系统抗分布电容测试。5．2．7 信号综合测试信号综合测试主要是针对需要发信号进行接地检测的设备进行测试，在在线测试项目功能选择菜单下选择信号综合测试后，即进入信号综合测试参数设置界面，如下图示：在信号综合测试设置界面中，可以选择信号分析的条件，即正极接地或负极接地，并对接地阻值大小可设定，在设置时，正接地电阻与负接地电阻只能选择其中一项进行测试。设置完成之后，按开始测试进入信号综合测试界面：在该界面中，可显示被测设备波形曲线，信号幅值，信号功率等参数，测试过程中可按停止测试按键中止当前测试，返回上一级设置界面。

互感器接地查找仪图片

东营直流系统绝缘校验仪 近十年来，国内高等院校和科研单位，在直流系统接地检测方面进行了大量的研究与开发，生产出各类接地选线与便携式接地查找设备，现在已为电力系统广泛采用。目前，国内新投运的110KV及以上等级变电站，大都采用了巡检装置，老站也陆续增加此类设备，据估计，全国在线巡检装置有近万套，而便携式设备也有近千套。这些由国内数十个厂家各自研发与生产的设备，在接地告警、接地选线及接地查找三部分检测的原理与方法也多种多样。然而，不管是巡检装置还是便携装置，国内目前没有统一的检验标准，也没有检测手段，相关部门也不能定期对以上设备进行检验。另外，各厂家在生产直流接地检测设备时，没有系统地进行功能性、性的检测，技术指标很不规范，用户选用产品时，仅凭各生产厂家宣传，没有可参考、对照的技术指标，因而难以选择到合符实际情况的产品。

---
