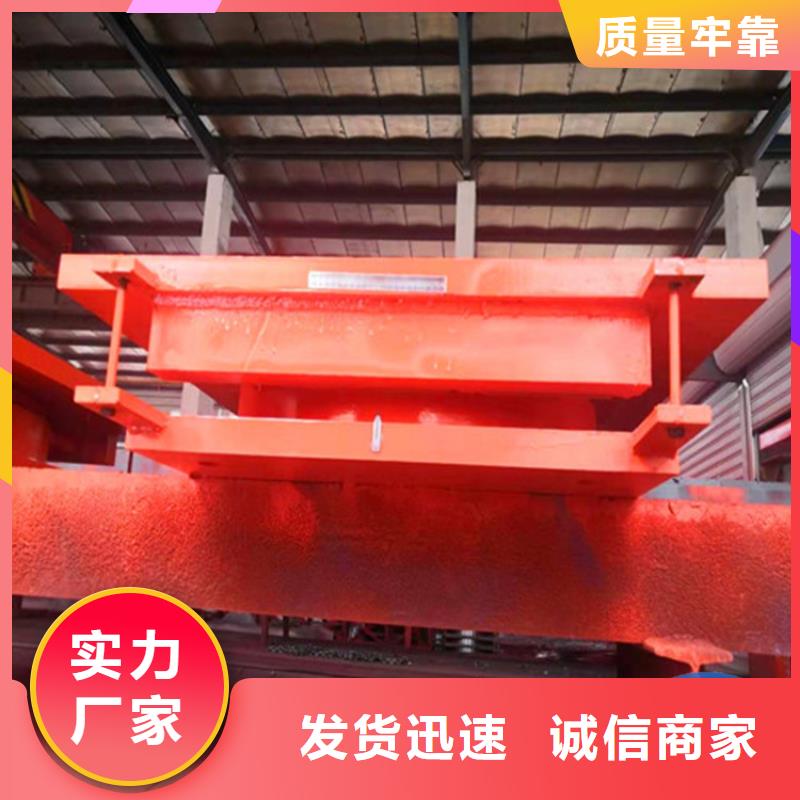

双向滑动网架钢结构支座是应用在与主体结构相连接的钢结构之中，支座可承受20%支座反力的水平力，当发生地震时，不锈钢板间滑动消能，然后阻尼橡胶产生阻尼耗能，使支座沿连廊纵横方向，均能产生减震消能作用。本产品有消能减震，柔性减震，刚性减震三道设防，可使钢结构在地震，强风等自然灾害的作用下，不会发生破坏和塌落。选用支座时应注意承载力的大小、竖向拉力的大小、水平力的大小，并注意位移量和转角，对于减震支座还应注意水平弹性刚度。注意支座的类型，即双向活动型、单向活动型、固定型。减震支座的约束方向都给以位移和刚度，是为了工程减震的需要。

网架滑动支座的技术参数

1,网架滑动支座竖向承载力分为300KN,500KN,1000KN,1500KN,2000KN,2500KN,3000KN,4000KN,5000KN,6000KN,7000KN,8000KN,9000KN,10000KN十四个级别；

2,网架滑动支座的抗水平力为竖向承载力的20%；

3,网架滑动支座抗竖向拉力：抗竖向拉力为竖向承载力的30%；

4,网架滑动支座设计转角为0.08rad（可根据用户要求另行设计）

5,网架滑动支座的径向位移量±20mm-±50mm,环向位移量±60mm-±100mm；

6,网架滑动支座滑动摩擦系数μ≤0.03（-25℃- 60℃）；

7,网架滑动支座转动摩擦系数μ=0.03-0.1

网架滑动支座的安装

1,网架滑动支座的安装方案,连接形式应与结构设计人员具体商定,以保证上,下部结构与支座的可靠连接和功能发挥。

2,下部钢筋砼柱的标号不得低于C40级。

3,柱内配筋应参考本支座设计时的分析结果,即在自柱顶沿柱轴线方向柱脚方向的0.25b至0.6b的高度范围内（b为柱截面宽度）,增大水平箍筋截面的配置,其增 加量依承载力分析结果确定。

4,双向滑动球形支座根据设计需要在上支座板与滑板之间设置偏值。

5,支座和预埋钢板的连接若采用焊接时,要采取降温措施,或对边断续焊的方法,防止支座钢件过热而损坏聚四氟乙烯板,橡胶密封圈和5201硅脂。

6,安装前应使下部结构的标高和水平度满足设计要求。支座四角高差不大于1㎜。

7,网架滑动支座中心线应与主梁中心线及下部结构安装线重合。

8,支座安装就位后,底板与预埋钢板焊接就符合设计要求。待梁体施工完毕后,应立即拆除临时连接件。

9,支座安装时必须将上支座板与下支座板的连接件安装好,待支座安装就位完成后拆除,并立即安装上防尘罩（防尘罩为橡胶板,同现场施工单位负责安装）。

瑞诚工程橡胶有限公司生产的网架钢结构支座构造与力学模型的对应关系平板支座（平板压力支座、平板拉力支座）可以实现固定铰支座，但是无法实现比较理想的单向 滑动铰支座和双向滑动铰支座，也不能实现准确弹 簧约束值的单向弹簧铰支座和双向弹簧铰支座。另 外平板支座对弯矩释放不是很好，对于大跨度网架（＞60 m）、支座转角较大（＞0.005 rad）和受力复杂的支座节点不宜选用，否则将造成计算假定与实际受力偏差较大。板式橡胶支座和盆式橡胶支座可以实现固定铰支座、单向弹簧铰支座、双向弹簧铰支座，不能实 现比较理想的单向滑动铰支座和双向滑动铰支座。 另外板式橡胶支座和盆式橡胶支座耐久性差，设计使用年限一般不大于 20 年，对于检修比较困难或检修代价比较大的工程不宜采用。球形钢支座可以实现固定铰支座、单向滑动铰支座、双向滑动铰支座、单向弹簧铰支座和双向弹簧铰支座，耐久性又非常好，正常维护的情况下一般可以达到 50 年以上，是非常好的一种支座形式。但是球形钢支座也有一个缺点，就是价格比其它支座类型要高。
